振動電機

振動電機是各類振動機械的通用激振源，可廣泛應用于礦山、冶金、煤炭、電力、建筑材料、化工、鑄造、輕工食品、醫藥、糧食、水泥、港口、鐵路、除塵、涂裝、PCB電鍍等行業。

振動電機原理

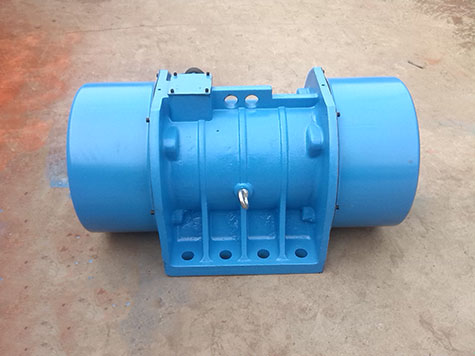

臥式振動電機
立式振動電機

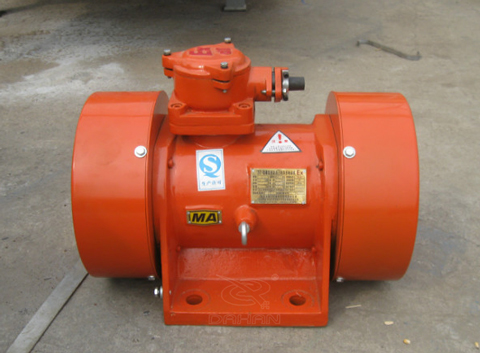

防爆振動電機
變頻振動電機

振動電機是動力源與振動源結合為一體的激振源，振動電機是在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。振動電機振動頻率范圍大，只有激振動力與功率配合得當才能降低機械噪音。振動電機有按起動與運行方式分類、按運轉速度分類等六種分類。

振動電機型號規格表

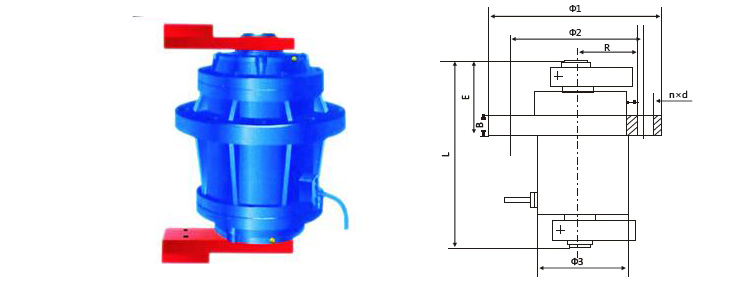

立式振動電機 適用于各種復旋型或平旋型振動機械，單法蘭結構使得立式振動電機安裝維護方便，同時可大大減輕主機重量，減小主機外形尺寸、簡化主機結構、降低主機成本，使得主機對物料的處理量更大。 型號大激振力 (N) 額定轉速 (Rpm) 額定功率 (Kw) 電流 (A) 電壓 (V) YZU-1-2 1000 3000 0.09 0.42 380 YZU-1.5-2 1500 3000 0.15 0.5 YZU-2-2 2000 3000 0.18 0.54 YZU-2.5-2 2500 3000 0.20 0.55 YZU-3-2 3000 3000 0.25 0.6 YZU-5-2 5000 3000 0.37 0.9 YZU-8-2 800 3000 0.75 1.75 YZU-10-2 10000 3000 0.75 1.75 YZU-15-2 15000 3000 1.1 2.3 YZU-20-2 20000 3000 1.5 3.1 YZU-30-2 30000 3000 2.2 5.6 YZU-50-2 50000 3000 3.7 7.2 YZU-100-2 100000 3000 7.5 15 YZU-1.5-4 1500 1500 0.15 0.5 YZU-2-4 2000 1500 0.15 0.5 YZU-2.5-4 2500 1500 0.18 0.6 YZU-3-4 3000 1500 0.18 0.6 YZU-5-4 5000 1500 0.25 0.75 YZU-8-4 8000 1500 0.55 1.5 YZU-10-4 10000 1500 0.55 1.5 YZU-15-4 15000 1500 0.75 1.9 YZU-20-4 20000 1500 1.1 2.6 YZU-30-4 30000 1500 1.5 3.6 YZU-50-4 50000 1500 2.2 5.1 YZU-75-4 75000 1500 3.7 8.4 YZU-100-4 100000 1500 5.5 11 YZU-140-4 140000 1500 7.5 15 YZU-3-6 3000 1000 0.25 0.84 YZU-5-6 5000 1000 0.37 1.2 YZU-8-6 8000 1000 0.55 1.5 YZU-10-6 10000 1000 0.75 YZU-15-6 15000 1000 1.1 3.1 YZU-20-6 20000 1000 1.5 4.0 YZU-30-6 30000 1000 2.2 5.6 YZU-40-6 40000 1000 3 7.2 YZU-50-6 50000 1000 3.7 8.4 YZU-75-6 70000 1000 5.5 11 YZU-100-6 100000 1000 7.5 15 YZU-120-6 120000 1000 10 20 YZU-140-6 140000 1000 12 22 YZU-160-6 160000 1000 14 25 YZU-180-6 180000 1000 16 29 YZU-5-8 5000 750 0.75 2.2 YZU-10-8 10000 750 0.75 2.4 YZU-20-8 20000 750 1.5 4.3 YZU-30-8 30000 750 3.7 8.4 YZU-50-8 50000 750 5.5 11 YZU-75-8 75000 750 7.5 15 YZU-100-8 10000 750 10 22

臥式振動電機

在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。振動電機廣泛的應用在水電建設、火力發電、冶金、輕工等工業部門。

YZU臥式振動電機型號

型號 type	額定功率（KW）	額定電流（A）	激振力（KN）	同步轉速（r/min）
YZU-1-2	0.09	0.42	1	3000
YZU-1.5-2	0.15	0.5	1.5
YZU-2.5-2	0.22	0.55	2.5
YZU-3-2	0.25	0.6	3
YZU-5-2	0.37	0.9	5
YZU-10-2	0.75	1.75	10
YZU-15-2	1.1	2.3	15
YZU-20-2	1.5	3.1	20
YZU-30-2	2.2	5.6	30
YZU-50-2	3.7	7.2	50
YZU-2-4	0.15	0.5	2	1500
YZU-3-4	0.18	0.6	3
YZU-5-4	0.25	0.75	5
YZU-10-4	0.55	1.5	10
YZU-15-4	0.75	1.9	15
YZU-20-4	1.1	2.6	20
YZU-30-4	1.5	3.6	30
YZU-50-4	2.2	5.1	50
YZU-75-4	3.7	8.4	75
YZU-100-4	5.5	11	100
YZU-140-4	7.5	15	140
YZU-3-6	0.25	0.84	3	1000
YZU-5-6	0.37	1.2	5
YZU-8-6	0.55	1.5	8
YZU-10-6	0.75	2.2	10
YZU-15-6	1.1	3.1	15
YZU-20-6	1.5	4.0	20
YZU-30-6	2.2	5.6	30
YZU-40-6	3	7.2	40
YZU-50-6	3.7	8.4	50
YZU-75-6	5.5	11	75
YZU-75-6A	5.5	11	75
YZU-100-6	7.5	15	100
YZU-120-6	10	20	120
YZU-140-6	12	22	140
YZU-160-6	14	25	160
YZU-180-6	16	29	180
YZU-5-8	0.75	2.2	5	750
YZU-10-8	0.75	2.4	10
YZU-20-8	1.5	4.3	20
YZU-30-8	3.7	8.4	30
YZU-50-8	5.5	11	50
YZU-75-8	7.5	15	75
YZU-100-8	10	22	100

振動電機應用案例

應用案例

振動電機廣泛應用于冶金、礦山、煤炭、化工、電力、建材、鑄造、磨料、陶瓷、玻璃、糧食、視頻、醫藥、輕工等工業,是振動篩、振動輸送機、振動給料機、振動放礦機、振動干燥設備、振動落沙機、振動平臺、料倉振動防閉塞裝置等設備的振動源和激振源。

振動電機偏心塊調整方法

調整振動電機偏心塊方法：將中心軸放松，將兩塊偏心塊重合（電機兩頭），激振力就能提升很多，同時得出偏心塊的夾角越小激振力就越大。

方法一：改變振動電機上、下重錘的相位角，可以改變物料在篩網上的運動軌跡和停留時間，為使篩機適應各種不同物料所需的分離狀態，如物料的分布、處理量、分離效率、過網率等各種變化，應將它調整到最佳狀態。

方法二：上重錘不可調整角度，打開設備機座底桶調整孔，松開下重錘固定螺栓，根據所篩分物料的運動軌跡，向出料口反方向調整上、下重錘的相位角，上緊固定螺栓。然后將少量物料放在篩網上面，讓篩機運轉，做篩面物料運動軌跡檢查，如處理參數達到最佳效果時，停機上緊固定螺栓，調整完成（切記上緊固定螺栓）。

方法三：附加重塊的調整：在上、下重錘的一側裝有附加重塊，它的作用是增減篩機的激振力。您可以根據您設備的層數、物料比重等不同因素來增加或減少附加重塊。非專業人士切勿隨意增加或減少附加重塊。

振動電機安裝方法

振動電機正確安裝方法

直線振動篩電機安裝

1、將接線盒外部擦干凈，剝掉電纜線部分的絕緣。

2、卸下出線壓蓋、電纜導套、密封圈、接線盒蓋。

3、將出線壓蓋，電纜導套，密封圈套上電纜，然后把電纜的電力芯線和接地芯線分別接到接線柱和接地螺釘上，并注意導線裸露部分不要露在弓型墊圈外。當振動電機可在380V、660V兩種電壓下運行時，用戶可根據自己需要按下圖接線。

4、裝好密封圈、電纜導套、出線壓板和接線盒蓋。

5、拆裝中應注意保護振動電機的隔爆面不要損傷，裝配時應涂204-1防銹油，裝好后隔爆面須嚴密貼合。電纜在接線盒與不振動的固定卡之間須有一個自然懸垂，即接線盒至不振動的固定卡之間的電纜長度應比其線距離長400-700mm。
